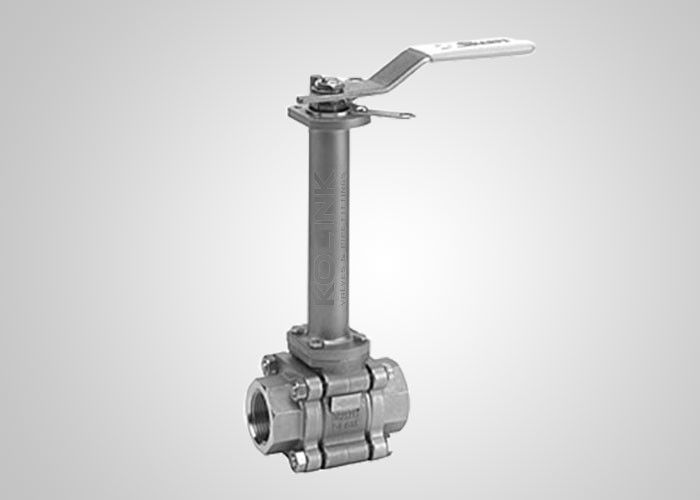

Valvola a sfera criogenica per servizio a bassa temperatura da -196°C a -45°C

Le valvole a sfera criogeniche sono utilizzate negli impianti di separazione dell'aria, nello stoccaggio, nella distribuzione e nel trasporto di GNL, nell'industria aerospaziale, petrolchimica e medica. A temperature estremamente basse e negli ambienti più difficili, le valvole a sfera criogeniche devono costantemente mostrare un'elevata capacità di flusso, una chiusura ermetica, efficienza energetica e una lunga durata senza manutenzione.

Queste valvole devono essere azionate per offrire tassi di perdita garantiti. Le valvole che si consiglia di utilizzare al di sotto di -50°C sono progettate con un cappello esteso che separa l'operatore e la tenuta dello stelo dalla bassa temperatura.

Quando la valvola è in posizione chiusa, il liquido a bassa temperatura intrappolato nella cavità centrale della valvola è soggetto a gassificazione in caso di aumento anomalo della temperatura, causando la rapida espansione del volume e l'aumento della pressione all'interno della cavità, che potrebbe causare danni alla valvola e gravi incidenti. La valvola a sfera criogenica Kolink è progettata unidirezionale con fori di sfiato sia nella fessura dello stelo che sulla faccia a monte della sfera, impedendo alla pressione in aumento di rimanere intrappolata nella valvola. Ogni valvola è contrassegnata con una freccia di direzione del flusso per evitare un'installazione errata.

La tenuta primaria dello stelo e il cuscinetto si trovano vicino all'estremità della guarnizione dello stelo esteso per proteggere queste parti dalle basse temperature e fornire un design dello stelo a prova di esplosione. La guarnizione dello stelo caricata a molla che fornisce l'autoregolazione alla guarnizione dello stelo è inclusa nella parte superiore dell'estensione. Le valvole sono appositamente pulite per rimuovere tutti i grassi e gli oli che possono reagire con i fluidi di servizio.

Le valvole a sfera criogeniche sono disponibili con sfera flottante o montata su perno e con design del corpo ad ingresso laterale o dall'alto. I materiali della sede e della guarnizione sono progettati e selezionati per soddisfare i requisiti più esigenti in termini di tasso di perdita ed emissioni fuggitive. Il corpo valvola realizzato con materiali diversi è adatto a diverse temperature. Con sedi e guarnizioni ad alta densità, la valvola a sfera criogenica Kolink è in grado di funzionare a -196°C.

L'acciaio comune mostra fragilità a freddo a basse temperature. È fondamentale selezionare i materiali del corpo adatti alla temperatura di esercizio della valvola. Fare riferimento alla tabella seguente per la temperatura di esercizio più bassa dei materiali del corpo. I materiali a bassa temperatura devono essere sottoposti a test di impatto a bassa temperatura in base ai requisiti standard.

Per le valvole con temperatura di esercizio inferiore a -100°C, il corpo, il cappello e lo stelo, la sfera e la sede richiedono un trattamento criogenico dopo la sgrossatura, e anche la guarnizione, la guarnizione, il bullone e il dado devono essere realizzati con materiali adatti alle basse temperature.

In base ai requisiti contrattuali, è possibile eseguire un test criogenico per testare la coppia di funzionamento, le prestazioni di tenuta e altri indici a bassa temperatura.

• Cappello esteso
• Fori di sfiato sullo stelo e sulla sfera
• Flusso unidirezionale
• Fori di sfiato nello stelo e nella sfera per lo scarico della pressione
• Guarnizione dello stelo caricata a molla
• Operazione di sgrassaggio
• Opzioni di materiali a bassa temperatura
• Resistente al fuoco secondo API 607
• Dispositivo antistatico
• Stelo anti-esplosione
• Funzionamento a ingranaggi o attuatore disponibile
• Guarnizione a basse emissioni opzionale secondo ISO 15848

• Progettazione e produzione: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
• Resistente al fuoco: API 607, API 6FA
• Faccia a faccia: API B16.10, API 6D, EN 558, DIN 3202
• Connessione finale: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
• Test e ispezione: API 6D, EN 12266, API 598
