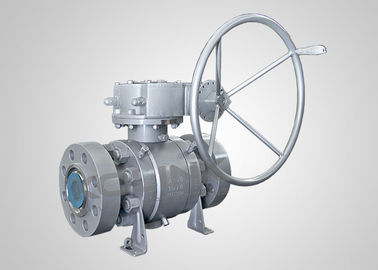

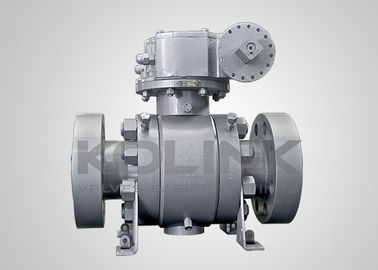

2 - 48 pollici Valvola a sfera ad alta pressione Sedia PEEK in acciaio forgiato Classe 2500 PN420

2 - 48 pollici Valvola a sfera ad alta pressione Sedia PEEK in acciaio forgiato Classe 2500 PN420

Valvole a sfera ad alta pressione

La valvola a sfera ad alta pressione è appositamente costruita per la resistenza e l'affidabilità con una pressione di progettazione fino a ANSI classe 2500 (420 bar / 6000 psi).la serie ad alta pressione è realizzata con materiali in barre forgiate o laminate, che potrebbe garantire una rigidità e una resistenza sufficienti sotto la massima pressione di funzionamento nominale, senza il difetto intrinseco della fusione.Lo spessore standard della parete del corpo separato e l'adattamento di bulloni ad alta resistenza sono convenienti per la manutenzione della valvola e sufficienti per sopportare lo stress del tubo.

La valvola a sfera ad alta pressione offre prestazioni affidabili nelle applicazioni più esigenti nel settore petrolifero e del gas, nelle piattaforme di perforazione offshore, nella petrochimia e nell'energia.

La valvola a sfera montata su trunnion è stata progettata con due sedili galleggianti, che sono mobili sotto la pressione di un mezzo.le molle di precarico del sedile sono posizionate in modo da garantire che due sedili galleggianti fissino saldamente la superficie della pallaLa sfera è fissata da trunnioni superiori e inferiori, in modo che gli anelli del sedile non forniscano troppe forze di pressione di flusso quando la valvola è in posizione chiusa.pressione del mezzo spinge il sedile anteriore contro la palla, formando una bolla di tenuta.

Caratteristiche delle valvole a sfera montate su trunnion:
Sfera montata su trunnion per coppia di funzionamento bassa
Sedile a molla galleggiante
Doppio blocco e sanguinamento (DBB)
Corpo diviso, ingresso finale
Carrozzeria a 2 o 3 pezzi
Porto pieno per l'operazione di cattura di suini
Sicurezza antincendio API 607
Dispositivo antistatico
Stampo anti-sparatura

Dispositivo di tenuta di emergenza del sigillante

Riduzione automatica della pressione nella cavità centrale della valvola
Disponibilità di un ingranaggio o di un attuatore

Montaggio diretto opzionale in conformità alla norma ISO 5211

Dispositivo di bloccaggio opzionale

Estensione facoltativa dello stelo

Norme applicabili alle valvole a sfera montate su trunnion:

a) Progettazione e fabbricazione: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) A prova di fuoco: API 607, API 6FA
c) faccia a faccia: API B16.10, API 6D, EN 558, DIN 3202
d) Connessione terminale: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Prova e ispezione: API 6D, EN 12266, API 598
