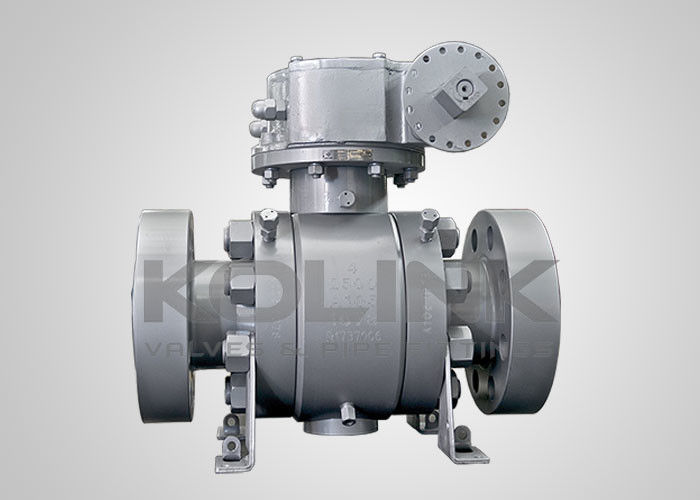

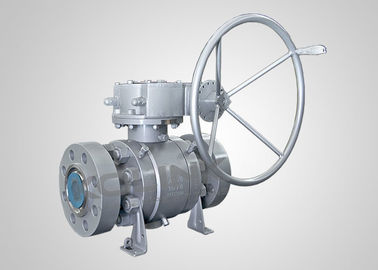

Valvola a sfera montata a trunnion da 2-36 pollici classe 150-2500 PN 16-420

Valvola a sfera ad alta pressione da 2 - 48 pollici in acciaio forgiato, sede in PEEK, Classe 2500 PN420

Valvole a sfera ad alta pressione

La valvola a sfera ad alta pressione è appositamente costruita per resistenza e affidabilità con una pressione di progetto fino a ANSI Classe 2500 (420 bar / 6000 psi). Di serie, la serie ad alta pressione è realizzata in materiale forgiato o laminato, il che potrebbe garantire sufficiente rigidità e resistenza sotto la massima pressione di esercizio nominale, senza il difetto intrinseco della fusione. Lo spessore della parete standard del corpo separato e l'adattamento di bulloni di trazione ad alta resistenza sono convenienti per la manutenzione della valvola e sufficienti per sopportare lo stress della tubazione.

La valvola a sfera ad alta pressione offre prestazioni affidabili nelle applicazioni più esigenti nei settori petrolifero e del gas, piattaforme di perforazione offshore, petrolchimico e dell'energia.

La valvola a sfera montata su trunnion è stata progettata con due sedi flottanti, che sono mobili sotto la pressione del fluido. Sotto il fondo delle sedi, sono posizionate molle di precarico della sede per garantire che le due sedi flottanti si attacchino saldamente alla superficie della sfera. La sfera è fissata da trunnion superiori e inferiori, quindi gli anelli di tenuta non sopportano troppa forza di pressione del flusso quando la valvola è in posizione chiusa. Durante il servizio, la pressione del fluido spinge la sede anteriore contro la sfera, formando una tenuta a tenuta stagna.
