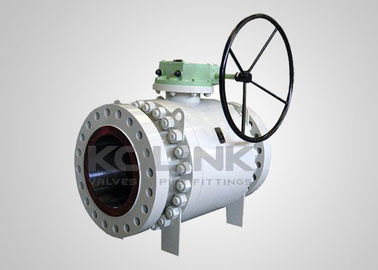

Valvola a sfera a portata completa a tubo intero a prova di fuoco anti-statico a prova di scoppio

Valvola a sfera a portata completa a triangolo a trazione completa

per la valvola a tubo intero, il diametro del foro nella sfera ha lo stesso diametro interno del tubo,considerando che una valvola a foratura ridotta ha un diametro di foratura inferiore al diametro interno della tubazione su cui si trova.

La progettazione del portamento completo garantisce una resistenza minima al flusso, caduta di pressione e cavitazione.quando un calo di pressione può influenzare le prestazioni della pompaEssi sono utilizzati anche in flussi contenenti liquidi e solidi misti dove le restrizioni di flusso possono causare separazioni nei materiali che causano accumuli e quindi riducono il flusso nei tubi.

Un altro motivo per cui si utilizzano le valvole a tubo intero è per la pulizia, ed è una pratica comune nell'industria petrolifera e del gas spingere un porcellino attraverso un sistema di tubazioni.Un? pig? sembra una palla che viene spinto attraverso il sistema di tubazioni per pulire l'interno dei tubi e valvoleUna valvola a porte piene è fondamentale per questo tipo di pratica poiché un maiale si bloccerebbe su una valvola a porte ridotte.

D'altra parte, le valvole a sfera a porta ridotta sono utilizzate quando la caduta di pressione, la turbolenza nel flusso e le caratteristiche del materiale non sono un problema.Essi hanno anche i vantaggi di dimensioni più piccole e costi inferiori.

Caratteristiche delle valvole a sfera montate su trunnion:
Sfera montata su trunnion per coppia di funzionamento bassa
Sedile a molla galleggiante
Doppio blocco e sanguinamento (DBB)
Corpo diviso, ingresso finale
Carrozzeria a 2 o 3 pezzi
Porto pieno per l'operazione di cattura di suini
Sicurezza antincendio API 607
Dispositivo antistatico
Stampo anti-sparatura

Dispositivo di tenuta di emergenza del sigillante

Riduzione automatica della pressione nella cavità centrale della valvola
Disponibilità di un ingranaggio o di un attuatore

Montaggio diretto opzionale in conformità alla norma ISO 5211

Dispositivo di bloccaggio opzionale

Estensione facoltativa dello stelo

Norme applicabili alle valvole a sfera montate su trunnion:

a) Progettazione e fabbricazione: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) A prova di fuoco: API 607, API 6FA
c) faccia a faccia: API B16.10, API 6D, EN 558, DIN 3202
d) Connessione terminale: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Prova e ispezione: API 6D, EN 12266, API 598
