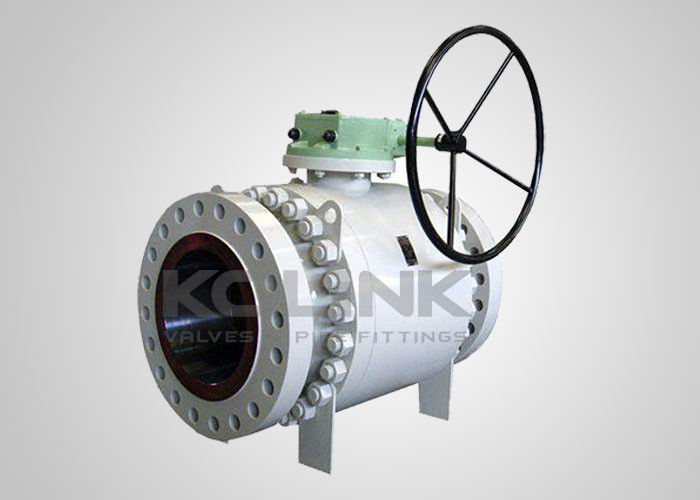

Valvola a sfera a passaggio totale con flangia di supporto, a prova di incendio API 607 DN 50-900

Valvola a sfera a portata completa a triangolo a trazione completa di acciaio forgiato

per la valvola a tubo intero, il diametro del foro nella sfera ha lo stesso diametro interno del tubo,considerando che una valvola a foratura ridotta ha un diametro di foratura inferiore al diametro interno della tubazione su cui si trova.

La progettazione del portone completo garantisce una resistenza minima al flusso, caduta di pressione e cavitazione.quando un calo di pressione può influenzare le prestazioni della pompaEssi sono utilizzati anche in flussi contenenti liquidi e solidi misti dove le restrizioni di flusso possono causare separazioni nei materiali che causano accumuli e quindi riducono il flusso nei tubi.

Un altro motivo per cui si utilizzano le valvole a tubo intero è per la pulizia: nell'industria petrolifera e del gas è comune spingere un "maiale" attraverso un sistema di tubazioni.Un'maiale' assomiglia a una palla che viene spinta attraverso il sistema di tubazioni per pulire l'interno dei tubi e delle valvoleUna valvola a porte piene è fondamentale per questo tipo di pratica poiché un maiale si bloccerebbe su una valvola a porte ridotte.

D'altra parte, le valvole a sfera a porta ridotta sono utilizzate dove il calo di pressione, la turbolenza nel flusso e le caratteristiche del materiale non sono un problema.Essi hanno anche i vantaggi di dimensioni più piccole e costi inferiori.

• Sfera montata su trunnion per coppia di funzionamento bassa
• Sedile a molla galleggiante
• Doppio blocco e sanguinamento (DBB)
• Corpo diviso, ingresso finale
• Carrozzeria a 2 o 3 pezzi
• Porto pieno per l'operazione di cattura di suini
• Sicurezza antincendio API 607
• Dispositivo antistatico
• Stampo anti-sparatura
• Dispositivo di tenuta di emergenza del sigillante
• Riduzione automatica della pressione nella cavità centrale della valvola
• Disponibilità di un ingranaggio o di un attuatore
• Montaggio diretto opzionale in conformità alla norma ISO 5211
• Dispositivo di bloccaggio opzionale
• Estensione facoltativa dello stelo

• Progettazione e fabbricazione: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
• Protezione antincendio: API 607, API 6FA
• faccia a faccia: API B16.10, API 6D, EN 558, DIN 3202
• Connessione terminale: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
• Prova e ispezione: API 6D, EN 12266, API 598
