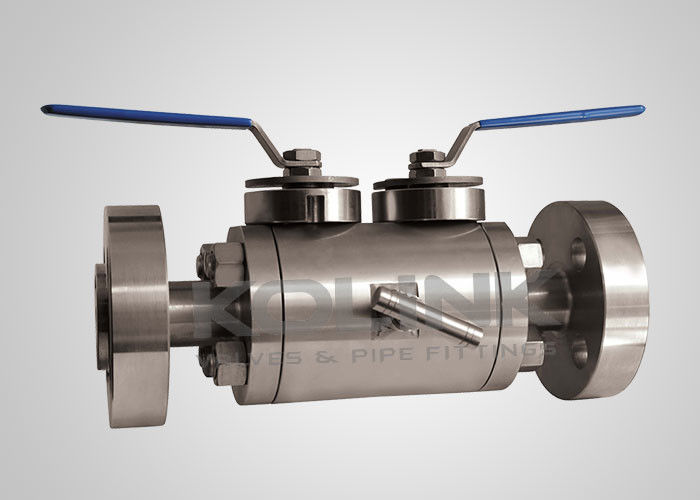

Valvola a sfera DBB doppio blocco e sanguinamento, doppia sfera, flangia / estremità a vite

DBB Valvola a sfera galleggiante doppia sfera doppia blocco e sanguinamento ad alta pressione

Una valvola a doppio blocco e sgonfiamento (DBB) è una valvola a un'unica parte con due superfici di seduta che, in posizione chiusa,fornisce una tenuta contro la pressione da entrambe le estremità della valvola con un mezzo di ventilazione/emorragia della cavità tra le superfici dei sedili.· Questa valvola non fornisce un doppio isolamento positivo quando un solo lato è sotto pressione.

Una valvola a doppio isolamento e di dissoluzione (DIB) è una valvola a ¢ singola superficie con due sedili, ciascuno dei quali, in posizione chiusa, fornisce una tenuta contro la pressione proveniente da una sola fonte,con un dispositivo di ventilazione/sanguinamento della cavità tra le superfici dei sedili.· Questa caratteristica può essere fornita in una direzione o in entrambe le direzioni.

Le valvole a doppio blocco e a deflusso completano il lavoro che generalmente richiederebbe 3 valvole separate, una valvola di scarico e 2 valvole di isolamento.e riduce i costi di installazione e consente un minor numero di possibili percorsi per le perdite rispetto all'installazione di valvole tradizionali.

Questa configurazione fornisce la soluzione migliore per i servizi di isolamento più severi in cui è necessario un doppio blocco e un sanguinamento e consente gas, petrolio,e operatori petrolchimici per garantire la piena sicurezza nelle operazioni difficiliAlcuni altri vantaggi dell'installazione di doppi blocchi e valvole di dissoluzione sono:

Riduzione delle vibrazioni del sistema

Riduzione di bulloni e guarnizioni

Aumento dell'affidabilità del sistema

Le applicazioni in cui vengono utilizzate valvole a doppio blocco e di dissoluzione includono isolamento chimico delle guarnizioni, isolamento dei calibri, isolamento degli strumenti chimici, connessione per iniezione chimica, connessione dei campioni,montaggio diretto degli strumenti, catena di strumentazione e montaggio remoto degli strumenti.

Caratteristiche delle valvole a sfera galleggianti:
Doppio blocco e sanguinamento
Carrozzeria in 3 pezzi

Porto pieno
Sicurezza antincendio API 607
Progettazione antistatica
Stampo anti-sparatura

Disponibilità di leva, ingranaggio o attuatore

Disegno facoltativo con sedile in metallo

Imballaggio a basse emissioni secondo la norma ISO 15848

Norme applicabili alle valvole a sfera galleggianti:
a) Progettazione e fabbricazione: API 6A/6D, BS 5351, ISO 17292, NACE MR-0175, ASME B16.34.

b) A prova di fuoco: API 607, API 6FA
c) faccia a faccia: API B16.10, API 6D, EN 558, DIN 3202
d) Connessione terminale: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Prova e ispezione: API 6D, EN 12266, API 598
