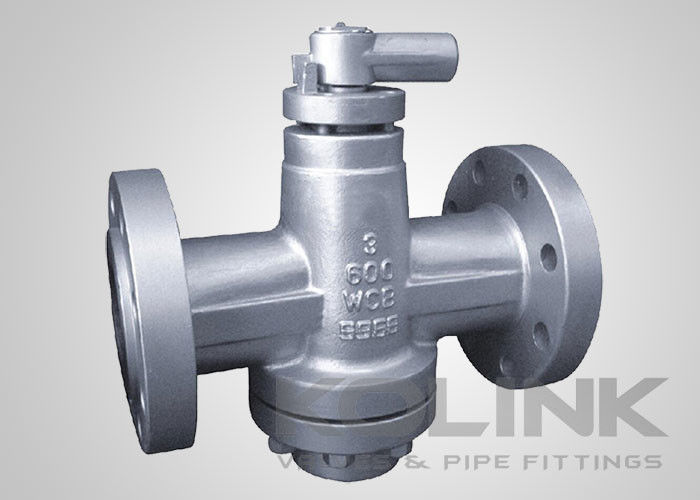

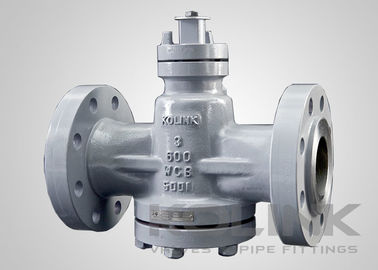

Valvola a maschio lubrificata a pressione bilanciata Classe 150-2500 DN50-600

Valvola a maschio lubrificata a pressione bilanciata in acciaio fuso flangiata Classe 150-1500

Una valvola lubrificata utilizza un lubrificante che viene iniettato sotto pressione tra la faccia del maschio e la sede del corpo per ridurre l'attrito e sigillare le porte. La superficie del maschio viene costantemente lubrificata dal sigillante che si sposta dalla cavità centrale attraverso fori radiali nelle scanalature del lubrificante sulla superficie del maschio.

Il lubrificante utilizzato è adatto per il fluido di processo. Le valvole a maschio lubrificate funzionano bene nei processi che utilizzano fluidi che trasportano particelle leggermente abrasive come applicazioni a monte sporche, sistemi di gasdotti che necessitano di valvole di bypass e come valvole di scarico nelle stazioni valvole, e le valvole sono spesso utilizzate in applicazioni che hanno operazioni poco frequenti.

• Tenuta metallo-metallo
• Iniezione di lubrificante per tenuta a tenuta stagna
• Maschio invertito con coperchio inferiore
• Tipo a pressione bilanciata, funzionamento leggero
• Funzionamento manuale standard, operatore a ingranaggi e attuazione disponibili
• Estremità flangiata: faccia rialzata o giunto di tipo ad anello

1. Progettazione e fabbricazione: API 599, API 6D
2. Faccia a faccia: API 6D, ASME B16.10, EN 558, DIN 3202, BS 2080
3. Estremità di collegamento: ASME B16.5, ASME B16.25, EN 1092, EN 12627, JIS B2220
4. Test: API 598, API 6D, EN 12266, ISO 5208
