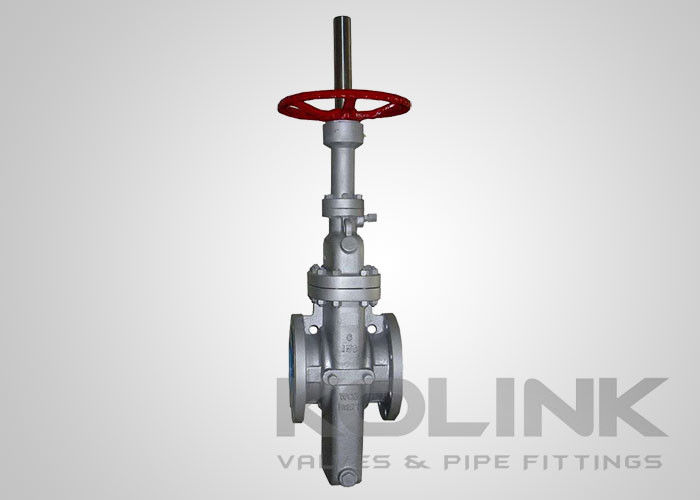

Valvola di porta del condotto completamente piggabile, valvola di porta in lamiera di acciaio fuso classe 150

Attraverso condotto Slab Valvola di cancello classe150 Acciaio Fuso Resiliente Seduto

Le valvole di cancello delle lastre di condotto sono solitamente utilizzate per le condotte di petrolio e gas.
Le valvole di cancello a lastra sono prodotte con un foro completo, un cancello a lastra, OS&Y a tronco in rialzo e sedili galleggianti.con tenuta metallo-metallo tra cancello e sedileUn sedile galleggiante è progettato per adattarsi al cancello della lastra.Una molla Belleville e O-anello tra ogni sedile e corpo assicurare un sigillo stretto contro il cancello della lastraIl cancello a lastra galleggiante utilizza la forza naturale della pressione della linea per ottenere una tenuta dinamica a valle nelle applicazioni differenziali ad alta pressione.La tenuta a bassa pressione è realizzata con un anello O che alimenta il sedile e riduce al minimo la corrosione e l'accumulo di detriti- Sono disponibili i rivestimenti comuni.

Il doppio blocco e la capacità di sanguinamento e il sollievo automatico dell'eccesso di pressione corporea sono caratteristiche standard di questo design del sedile.

L'apertura liscia e continua riduce al minimo le turbolenze all'interno della valvola e, quando si trova in posizione aperta, produce una caduta di pressione equivalente a una porzione di tubo della stessa lunghezza e diametro.Le facce del sedile sono situate al di fuori del flusso e quindi protette dall'azione erosiva del flussoI maiali e i raschiatori possono passare attraverso la valvola senza danni.
La progettazione della valvola del cancello della lavagna attraverso condotto riduce al minimo e facilita la manutenzione consentendo di eseguire le operazioni di servizio senza rimuovere la valvola dalla linea.

Caratteristiche delAPIAttraverso la valvola di apertura del condottos:

Portamento a tubo pieno, completamente innescabile
Portale a lastra galleggiante
Anello di sedile a molla/a pressione con valvola di sollievo
Bollino chiuso a pressione alta e bassa
Operazioni bidirezionali
Disponibilità di doppio blocco e sanguinamento
Le facce dei sedili protette dall'erosione da flusso
Indicatore di posizione
Assetto di ingresso superiore per la manutenzione in linea
Azionamenti diversi (azionatori elettrici, pneumatici e idraulici)

Norme applicabiliAPIAttraverso la valvola di apertura del condottos:
a) Progettazione e fabbricazione: API 600, API 6D, BS 1414
b) faccia a faccia: API 6D, ASME B16.10, EN 558
c) Fino alla connessione: ASME B16.5, ASME B16.25, EN 1092, EN 12627, JIS B2220
d) Prova: API 598, API 6D, EN 12266
