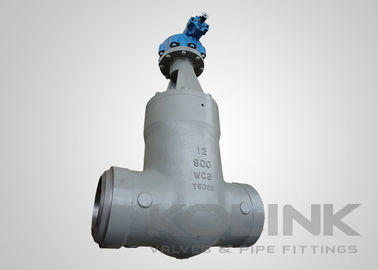

Valvola di chiusura a tensione saldata a fondo classe 600-2500 4-24 pollici

Valvola di chiusura di porta di tensione fine di saldatura a poppa classe 600-2500

Per le valvole di cancello con pressione di classe 600 / PN100 o superiore, si suggerisce un cappuccio di sigillo a pressione per una migliore chiusura, mentre il cappuccio a bullone è ancora disponibile per la scelta del cliente.

Il disegno della tenuta a pressione incorpora una tenuta metallo-metallo che diventa più stretta con l'aumento della pressione.Il preload iniziale deforma il conico sulla guarnizione di ferro morbido per accoppiarsi con il conico sul cofanoIl filo sottile della guarnizione è strettamente incastrato tra il corpo e il cofano; l'angolo basso assicura che la guarnizione sia saldamente sigillata con solo una piccola forza verso l'alto sul cofano.Una volta creato il sigillo iniziale, l'insieme corpo/cabina rimarrà privo di perdite a prescindere dalle condizioni termiche o di pressione della valvola.

• Cappuccio di tenuta a pressione
• Fabbricazione a partire da prodotti della voce 8528
• Sedile metallo-metallo, sovrapposizione satellitare sul disco a cuneo, sedile e sedile posteriore
• Montaggio superiore ISO standard per un facile montaggio di qualsiasi tipo di attuatore o ingranaggio a busta
• Fermato di legno

• Progettazione e fabbricazione: API 600, API 6D, ASME B16.34
• Face to face: API 6D, ASME B16.10, EN 558
• End di connessione: ASME B16.5, ASME B16.25, EN 1092, EN 12627, JIS B2220
• Prova: API 600, API 6D, EN 12266
