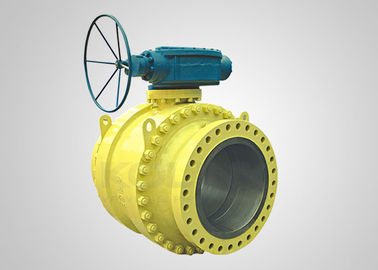

API 6D 3-PC Valvola a sfera montata su trunnion resistente WCB A105 CF8 F304

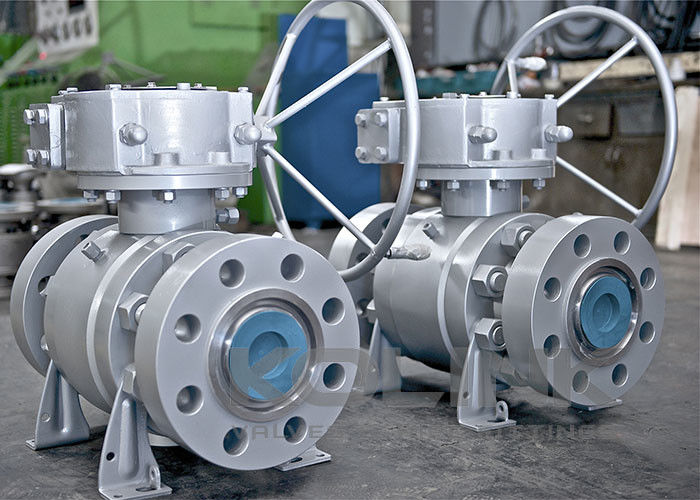

3-PC Trunnion_Mounted Ball Valve Acciaio Fuso WCB Gear Operato

La valvola a sfera montata su trunnion è stata progettata con due sedili galleggianti, che sono mobili sotto la pressione di un mezzo.le molle di precarico del sedile sono posizionate in modo da garantire che due sedili galleggianti fissino saldamente la superficie della pallaLa sfera è fissata da trunnioni superiori e inferiori, in modo che gli anelli del sedile non forniscano troppe forze di pressione di flusso quando la valvola è in posizione chiusa.pressione del mezzo spinge il sedile anteriore contro la palla, formando una bolla di tenuta.

Piccole coppie di funzionamento, deformazioni minime sui sedili, prestazioni di tenuta affidabili, lunga durata di vita sono i principali vantaggi della valvola a sfera montata su trunnion.Le valvole a sfera montate su trunnion sono ampiamente utilizzate in condotte a lunga distanza e normali condotte industriali in grado di resistere a vari tipi di flussi corrosivi o non corrosivi.

Caratteristiche delle valvole a sfera montate su trunnion:
Sfera montata su trunnion
Sedile a molla galleggiante
Doppio blocco e sanguinamento (DBB)
Corpo diviso, ingresso finale
Carrozzeria a 2 o 3 pezzi
Porto pieno per l'operazione di cattura di suini
Sicurezza antincendio API 607
Dispositivo antistatico
Stampo anti-sparatura
Disponibilità di un ingranaggio o di un attuatore

Montaggio diretto opzionale in conformità alla norma ISO 5211

Dispositivo di bloccaggio opzionale

Estensione facoltativa dello stelo

Norme applicabili alle valvole a sfera montate su trunnion:

a) Progettazione e fabbricazione: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) A prova di fuoco: API 607, API 6FA
c) faccia a faccia: API B16.10, API 6D, EN 558, DIN 3202
d) Connessione terminale: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Prova e ispezione: API 6D, EN 12266, API 598
