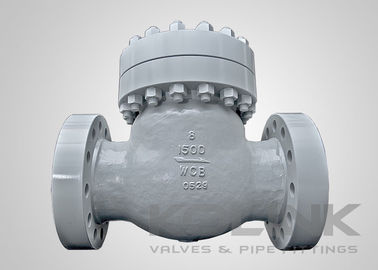

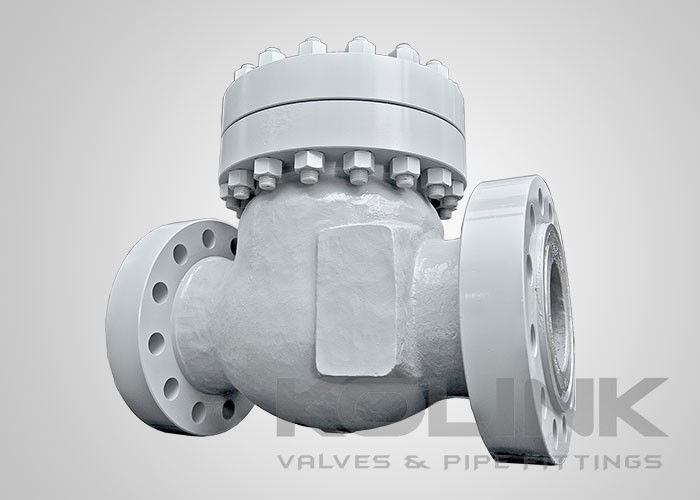

Valvola di controllo ad alta pressione Swing Flapper per flusso orizzontale 600 - 2500 LB

Valvola di controllo ad alta pressione battito oscillante per flusso orizzontale

Le valvole di controllo oscillante sono le valvole di controllo più comuni e migliori per uso generale.quando confrontato con altre valvole di arresto della stessa dimensioneSono dotate di un design semplice e facile da mantenere.
Le funzioni della valvola di controllo d'oscillazione consentono alle forze di flusso di spostare il disco dalla posizione chiusa alla posizione completamente aperta in un movimento di arco di spazzatura contro la cerniera all'interno del corpo della valvola.A causa del peso e della posizione del centro di gravità del disco e del braccio oscillante, la valvola ritornerà alla posizione chiusa se il flusso viene interrotto o invertito.A volte vengono utilizzati contrappesi esterni montati sul perno della cerniera per aumentare o diminuire il tempo di reazione e la velocità del disco che ritorna alla posizione chiusaLe superfici dei sedili sono tipicamente piane, il che significa che il posizionamento del disco radiale sul sedile non è critico, tranne che deve essere piatto sul sedile.

I dischi delle valvole di frenata non sono stabili a meno che non si trovino in sistemi con flusso costante e nella posizione completamente aperta.Poiché il centro di assemblaggio del disco / cerniera di rotazione è a una distanza ragionevole dal suo punto di pivot, ci vorrà un periodo di tempo relativamente lungo per chiudere le valvole di controllo di oscillazione in caso di arresto o inversione del flusso.le forze di flusso inverso possono subire un grande aumento dell'energia da flusso e pressioneQuesta situazione può causare un martello d'acqua ad alta energia quando il disco si schianta sul sedile.

La valvola di controllo oscillante può essere potenziata con molte opzioni come una leva e un peso, che è progettato per rendere la valvola chiusa più velocemente e prevenire lo sbattimento.

Caratteristiche delle valvole di controllo oscillante:
Progettazione del disco oscillante
Copertura a bullone
Standard di progettazione degli pin di cerniera interna
Disponibile il design della cerniera attraverso il corpo
Sedile rinnovabile
Flanche di saldatura a fusoliera
Disponibile leva extra, contrapeso e ammortizzatore

Norme applicabili alle valvole di controllo oscillante:
a) Progettazione e fabbricazione: API 6D, BS 1868, ASME B16.34
b) faccia a faccia: API 6D, ASME B16.10, EN 558
c) Fino alla connessione: ASME B16.5, ASME B16.25, EN 1092, JIS B2220
d) Prova e ispezione: API 6D, EN 12266, API 598, BS 6755
