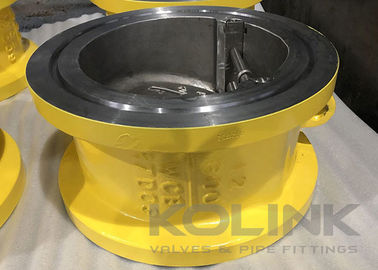

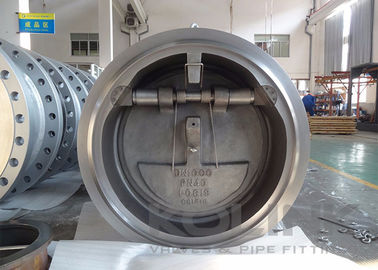

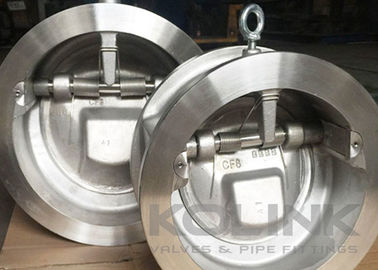

Valvola di controllo del disco di inclinazione, valvola di non ritorno a molla

Valvola di controllo del disco inclinato Valvola di non ritorno a molla

Le valvole di controllo a disco inclinato producono una caduta di pressione leggermente maggiore rispetto alle valvole di controllo a oscillazione della stessa dimensione.il disco ruota attorno ai perni a cerniera che si trovano all'interno della geometria del disco e leggermente sopra la linea centrale del corpo della valvola. A causa della rotazione del disco sul sedile, le superfici di tenuta devono essere coniche.aumentando drasticamente la stabilità del disco con flussi inferiori.

Le valvole di controllo del disco inclinato sono state progettate specificamente per ridurre al minimo il potenziale di martello ad acqua ad alta energia.Questo obiettivo viene raggiunto posizionando il centro del disco di rotazione a breve distanza dal suo punto di pivot, permettendo così al disco di chiudersi rapidamente con arresto di flusso o inversione di flusso.il disco è ragionevolmente stabile in alcune condizioni di flusso meno aperte.

Quando si tratta di manutenzione, le valvole di controllo del disco inclinabile sono più impegnative delle valvole di controllo oscillante.le superfici coniche del sedile del disco e del sedile del corpo devono accoppiarsi bene, e la posizione del pivot del disco deve essere precisa.

Caratteristiche delDisco di inclinazioneValvola di controllo del wafers:

Disegno del corpo in un unico pezzo
Breve faccia a faccia
Disco di inclinazione in linea per un funzionamento rapido
Disponibile il progetto a molla
End Wafer Standard, Flanged End disponibili

Norme applicabili diDisco di inclinazioneValvola di controllo del wafers:
a) Progettazione e fabbricazione: API 6D, API 594
b) faccia a faccia: API 6D, ASME B16.10, EN 558
c) Fino alla connessione: ASME B16.5, EN 1092, JIS B2220
d) Prova e ispezione: API 6D, EN 12266, API 598
