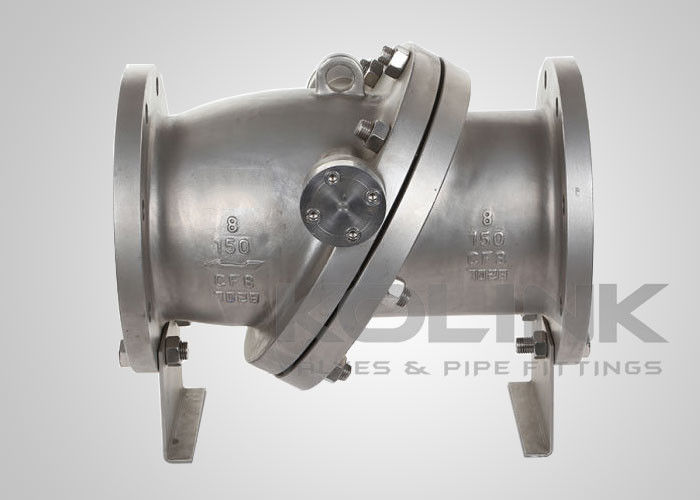

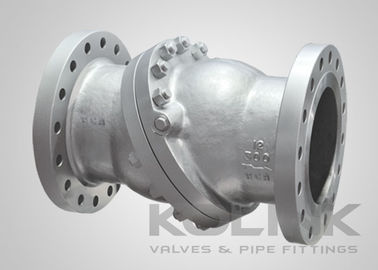

Valvola di controllo del disco inclinato, apertura rapida, bassa perdita di testa, acciaio fuso inossidabile

Disco inclinabile Valvola di controllo Acciaio fuso Apertura rapida Basso perdita di testa

Le valvole di controllo a disco inclinato producono una caduta di pressione leggermente maggiore rispetto alle valvole di controllo a oscillazione della stessa dimensione.il disco ruota attorno ai perni a cerniera che si trovano all'interno della geometria del disco e leggermente sopra la linea centrale del corpo della valvola. A causa della rotazione del disco sul sedile, le superfici di tenuta devono essere coniche.aumentando drasticamente la stabilità del disco con flussi inferiori.

Le valvole di controllo del disco inclinato sono state progettate specificamente per ridurre al minimo il potenziale di martello ad acqua ad alta energia.Questo obiettivo viene raggiunto posizionando il centro del disco di rotazione a breve distanza dal suo punto di pivot, permettendo così al disco di chiudersi rapidamente con arresto di flusso o inversione di flusso.il disco è ragionevolmente stabile in alcune condizioni di flusso meno aperte.

Quando si tratta di manutenzione, le valvole di controllo del disco inclinabile sono più impegnative delle valvole di controllo oscillante.le superfici coniche del sedile del disco e del sedile del corpo devono accoppiarsi bene, e la posizione del pivot del disco deve essere precisa.

Caratteristiche delDisco di inclinazioneValvola di controllos:

Disegno del corpo in un unico pezzo
Lungo faccia a faccia, tipo flange
Disco di inclinazione in linea per un funzionamento rapido
Disponibile il progetto a molla

Norme applicabili diDisco di inclinazioneValvola di controllos:
a) Progettazione e fabbricazione: API 6D, BS 1868, ASME B16.34
b) faccia a faccia: API 6D, ASME B16.10, EN 558
c) Fino alla connessione: ASME B16.5, ASME B16.25, EN 1092, JIS B2220
d) Prova e ispezione: API 6D, EN 12266, API 598, BS 6755
