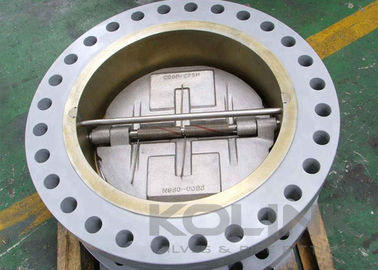

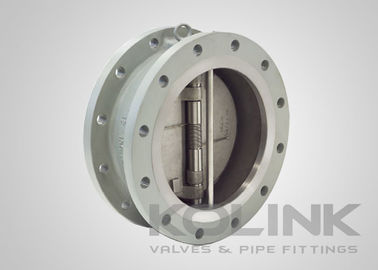

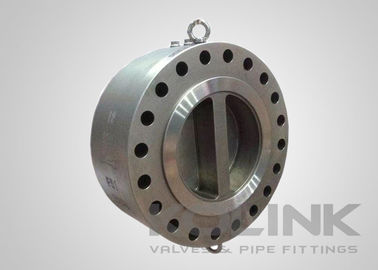

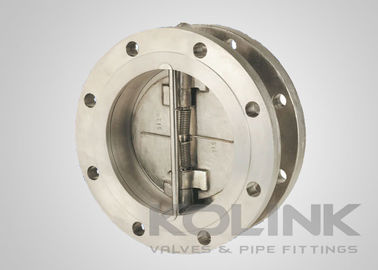

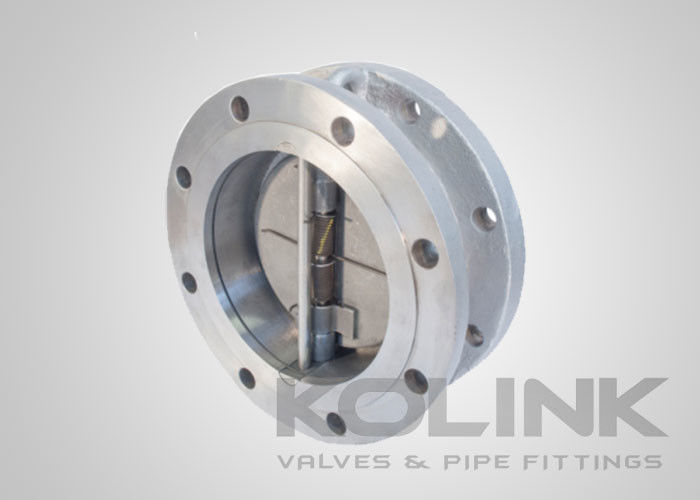

Valvola di controllo a doppia porta a lamina di acciaio inossidabile resiliente e metallo

Valvola di controllo a doppia porta a lamina di acciaio inossidabile resiliente e metallo

Le valvole di controllo a doppia piastra sono senza cofano e montate tra le flange dei tubi (stile wafer).Il disegno effettivo di queste valvole varia tra i modelli di progetto e i produttoriLa maggior parte ha sedili piatti multipli. Il disco della valvola di controllo a doppia piastra ha un breve percorso di rotazione del disco e risponde rapidamente all'arresto o all'inversione del flusso.Pertanto il potenziale per un martello d'acqua moderato esisteÈ un po' migliore della valvola di controllo oscillante nel minimizzare il potenziale martello d'acqua, ma con un calo di pressione molto più elevato.

A seconda della progettazione, lo sforzo di manutenzione varia da relativamente semplice a difficile.La valvola di controllo a doppia piastra si traduce anche in un calo di pressione maggiore rispetto a una valvola di controllo a disco inclinato della stessa dimensione.

Sebbene la maggior parte delle valvole di controllo dei wafer siano installate tra due flange e non sia necessario che siano di tipo flange,alcune altre applicazioni possono avere bisogno di una valvola di controllo a wafer di tipo flange per un migliore allineamento delle valvoleIl corpo della valvola a flange può essere fuso o forgiato su richiesta del cliente.

Caratteristiche delFlancheValvola di controllo a doppia piastras:

Disegno del corpo in un pezzo
Breve faccia a faccia
Piastra doppia in linea
Disco a molla per chiusura rapida
Flanco di wafer

Norme applicabili diFlancheValvola di controllo a doppia piastras:
a) Progettazione e fabbricazione: API 6D, API 594
b) faccia a faccia: API 6D, ASME B16.10, EN 558
c) Fino alla connessione: ASME B16.5, EN 1092, JIS B2220
d) Prova e ispezione: API 6D, EN 12266, API 598
